¿En qué consiste?
Los helical piles son elementos de acero con una o más hélices que se introducen en el terreno mediante rotación. El sistema puede incorporar extensiones y una conexión superior a la estructura. Son una técnica distinta de los pilotes CFA, que se hormigonan in situ.
PROCESO CONSTRUCTIVO
Secuencia de ejecución
- 01
Preparación y replanteo
Revisar planos, suelo, cargas, servicios e interferencias. Verificar plataforma, posición e inclinación previstas, equipo y herramienta.
- 02
Inicio del atornillado
Acoplar el tramo inicial y comenzar la penetración por rotación y empuje controlados, manteniendo el eje definido.
- 03

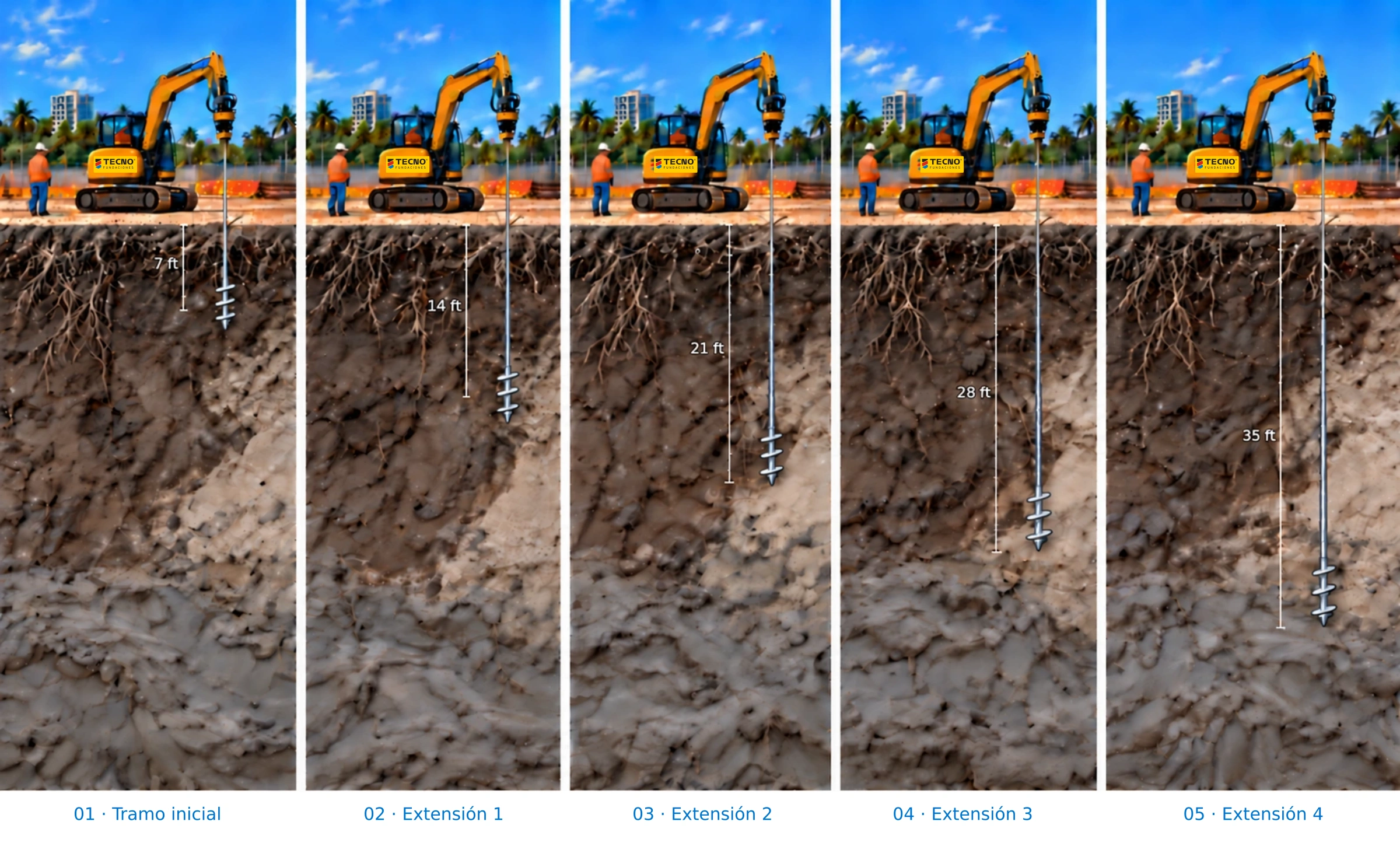

Avance y extensiones
Con el pilote fijo, levantar el cabezal y acoplar una extensión lisa. Al reanudar la rotación, descienden el fuste y las mismas hélices del tramo inicial. Verificar las uniones y registrar profundidad y torque.
- 04
Verificación de terminación
Comprobar la profundidad y los criterios de instalación del diseño. Documentar rechazo prematuro o anomalías antes de modificar la secuencia.
- 05
Conexión superior
Desacoplar la herramienta y ejecutar el cabezal o la conexión proyectada; verificar cota, posición y uniones.
- 06
Recepción y documentación
Conservar registros y certificados. Realizar los ensayos definidos y documentar la aceptación antes de habilitar la puesta en carga.
Aplicaciones y alcance
Fundaciones y anclajes sometidos a compresión o tracción, según diseño.
La selección requiere evaluar terreno, cargas, durabilidad y corrosión. El torque registrado debe interpretarse conforme al sistema y al diseño; no sustituye automáticamente los ensayos requeridos.
Información para cotizar
Ubicación, cantidad, longitud prevista, diámetro del fuste y diámetros de las hélices, cargas de compresión y tracción, estudio de suelos, conexión superior y restricciones de acceso. Podés dejar pendiente lo que aún no esté definido. Indicá también si necesitás solo instalación o provisión de pilotes y accesorios.
Consultar por mi proyecto ↗Referencia técnica
Criterios y controles
Evaluar la penetrabilidad del terreno, las acciones de compresión, tracción y laterales, la estabilidad del fuste, la corrosión y las conexiones. La configuración del sistema y su profundidad se determinan para cada proyecto.
Registrar ubicación, tipo y geometría del elemento, extensiones, uniones, profundidad, inclinación y torque. Los límites del fabricante y los criterios del diseño deben comprobarse con instrumentos adecuados. La correlación de torque y capacidad depende del sistema; los ensayos se definen según el proyecto.
FT-HEL-11 · R01
Ficha técnica ilustrada
Proceso, aplicaciones, selección y controles de instalación.
CONSULTA TÉCNICA Y COMERCIAL
Qué necesitamos para evaluar tu obra
- Ubicación de la obra y restricciones de acceso, espacio, altura u horarios.
- Cantidad, longitud, diámetro del fuste y de las hélices; cargas, conexión estructural y estudio de suelos.
- Solo ejecución o ejecución con provisión de materiales; fecha prevista y plazo para cotizar.
Si algún dato aún no está definido, podemos iniciar la consulta igual. Enviá planos, pliegos y estudios por correo o adjuntalos en WhatsApp.
