FT-TMA-12 · R06 · OCTUBRE 2026
PILOTES METÁLICOS
¿En qué consiste el sistema?
El tornillo metálico autoperforante, también conocido como ground screw, se introduce en el suelo mediante un cabezal de rotación. Su punta y su zona roscada continua permiten el avance del propio elemento; el fuste y la conexión superior transfieren las acciones de la estructura al terreno.
En esta familia, “autoperforante” describe la instalación del tornillo por giro. No corresponde confundirlo con la barra hueca autoperforante inyectada con lechada que se utiliza en otros micropilotes y anclajes.
La geometría, longitud, conexión y protección del acero se seleccionan según el producto y el proyecto. No se asigna a todos los tornillos una misma capacidad ni se extrapolan los criterios de los pilotes helicoidales con hélices separadas.
PROCESO CONSTRUCTIVO

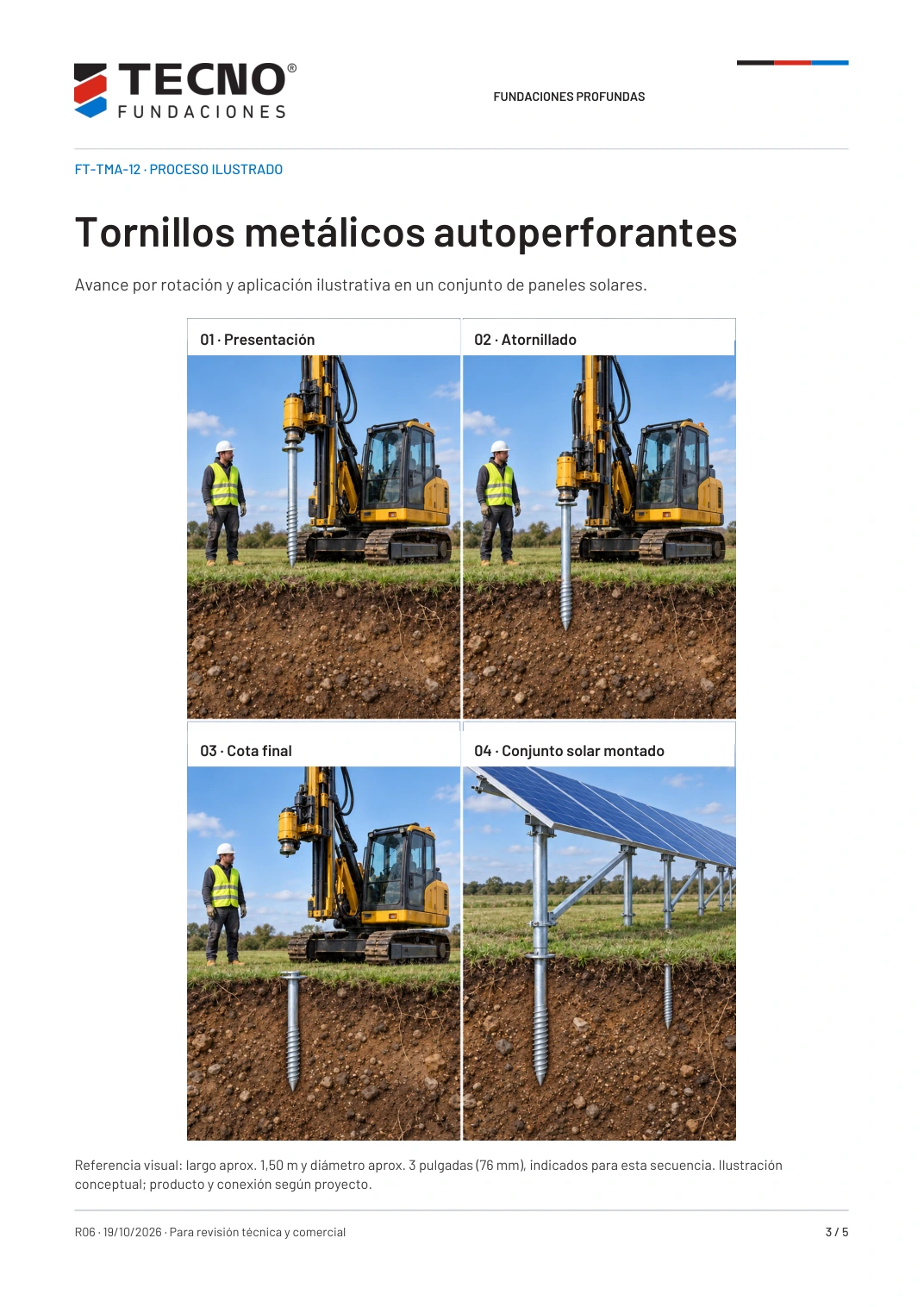

Secuencia de ejecución
- 01
Preparación y replanteo
Revisar planos, suelo, acciones y restricciones; comprobar plataforma, interferencias, posición, inclinación, producto y herramienta.
- 02
Presentación y acople
Posicionar el tornillo y sujetarlo con un adaptador compatible. Verificar el eje y establecer la zona de exclusión antes de girar.
- 03
Atornillado controlado
Coordinar rotación y empuje dentro de los límites del sistema. Controlar avance, profundidad, alineación y parámetros de instalación disponibles.
- 04
Verificación de terminación
Comparar profundidad, cota y parámetros con los criterios definidos. Evaluar obstrucciones, rechazo prematuro o desviaciones antes de cambiar el procedimiento.
- 05
Conexión superior
Desacoplar el cabezal y ejecutar la unión prevista a la estructura mediante brida, cabezal o accesorio. Controlar posición, cota y aprietes según especificación.
- 06
Ensayos y recepción
Identificar cada elemento, conservar registros y ejecutar las verificaciones y ensayos acordados. Documentar aceptación y correcciones antes de habilitar las cargas.
Aplicaciones y condiciones de selección
Puede evaluarse para estructuras de parques solares, instalaciones modulares, pasarelas y soportes de equipamiento. La elección requiere comprobar compresión, tracción y acciones laterales cuando correspondan, junto con los desplazamientos admisibles y la conexión estructural.
Qué se verifica en cada proyecto
Estratigrafía, penetrabilidad, rellenos, bloques y obstrucciones; variación del agua; capacidad del equipo y del producto; tolerancias y durabilidad. El galvanizado no reemplaza el análisis de corrosión ni garantiza una vida útil universal. Una perforación previa se utiliza únicamente si el sistema y el diseño la contemplan.
En condiciones compatibles puede prescindirse del hormigonado y de la espera por curado asociada. El ritmo de ejecución, la posibilidad de retiro y la reutilización dependen del sistema y de su estado; no se presentan como ventajas garantizadas para cualquier obra.
Controles de instalación y ensayos
Registrar identificación, producto, geometría, ubicación, longitud instalada, inclinación, cota, equipo, parámetros medidos e incidencias. El torque puede integrar el control cuando existe una relación válida para el sistema y el terreno. La presión hidráulica no equivale directamente a torque sin una correlación y calibración apropiadas.
Los ensayos de tracción o pull-out permiten registrar la respuesta frente a una carga ascendente. El sistema de reacción, la instrumentación, las cargas, los tiempos y los criterios de interpretación se definen previamente. Una fotografía del montaje no demuestra por sí sola un resultado de aceptación.
EXPERIENCIA DE TECNO
Parque Solar Agroimperio · Río Cuarto, Córdoba
Ejecución de 166 fundaciones metálicas tipo tornillo para Agroimperio, en Río Cuarto. El antecedente incluye registros de instalación y de ensayos de carga a tracción.
FT-TMA-12 · R06
Ficha técnica
Cinco páginas con principio, proceso ilustrado hiperrealista, criterios de selección y controles.
CONSULTA POR TU OBRA
Información para evaluar la ejecución
Compartinos ubicación, plano de fundaciones o esquema de implantación, estudio de suelos, acciones de compresión y tracción, deformaciones admisibles, cantidad, conexión prevista, fecha de inicio y restricciones. Si ya existe un producto definido, adjuntá su ficha y geometría.
Consultar por esta técnica ↗Referencias técnicas
- KRINNER · Proceso de selección, ensayos e instalación de ground screws ↗
- ASTM D3689/D3689M · Ensayo estático axial a tracción ↗
Los parámetros y criterios de aceptación se verifican para el producto seleccionado y las condiciones del proyecto.
